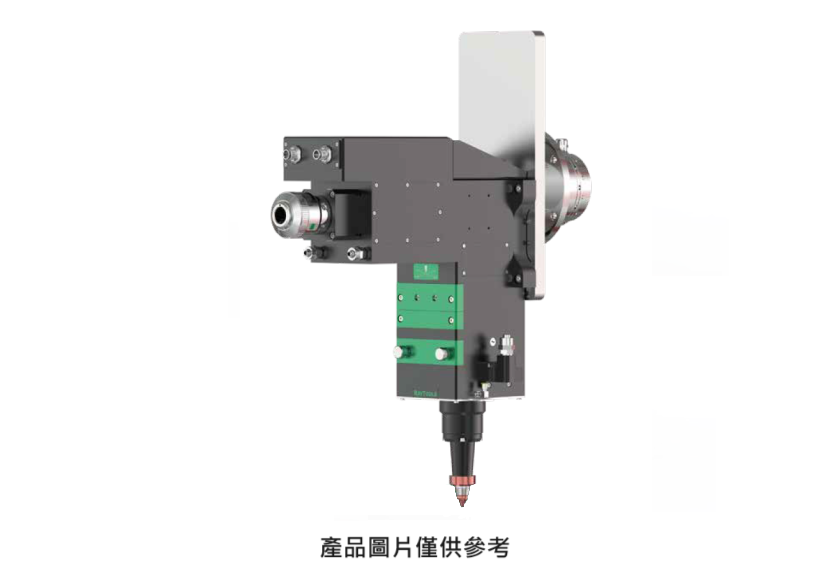

- 單擺直角輸出雷射頭-GF403
- Model: GF403
- 品牌:Raytools
產品特色Features
單擺直角輸出雷射頭的特點:
| 整頭採用航空鋁材料，經精密加工而成 | |||
|
光纖經QBH接口，進入切割頭 |
|||
| 擺動軸透過精密電動執行器帶動切割頭旋轉±45° | |||
|
調焦軸透過直線模組帶動聚焦鏡移動調整焦點位置 |
|||
|
切割頭光纖介面直角輸出，方便使用者擺放光纖位置 |
|||
|
整頭剛度好，更好的保證精度及切割穩定性 |
產品規格Specifications
GF403 參數
| 功 率 等 級 : |
根據雷射頭功率 |
| 數 值 孔 徑 : |
0.14 |
| 擺 動 行 程 : |
±45゜ |
| 焦距調節範圍 : |
-40 mm ~ + 40 mm |
| 光 學 配 比 : |
100 : 200 |
| 速度 | |
|
擺動最大速度 : |
2 rev/s |
| 調 焦 速 度 : | ≦200 mm/S |
| 加速度 | |
| 擺動軸最大加速度 : | 125 rad/s2 |
| 調焦軸加速度 : | ≦ 10 m/s2 |
| 精度 | |
| 擺動軸定位精度 : | 0.005゜ |
| 調焦軸定位精度 : | 0.01 mm |
| 重 量 : | ~9.5 kg |
