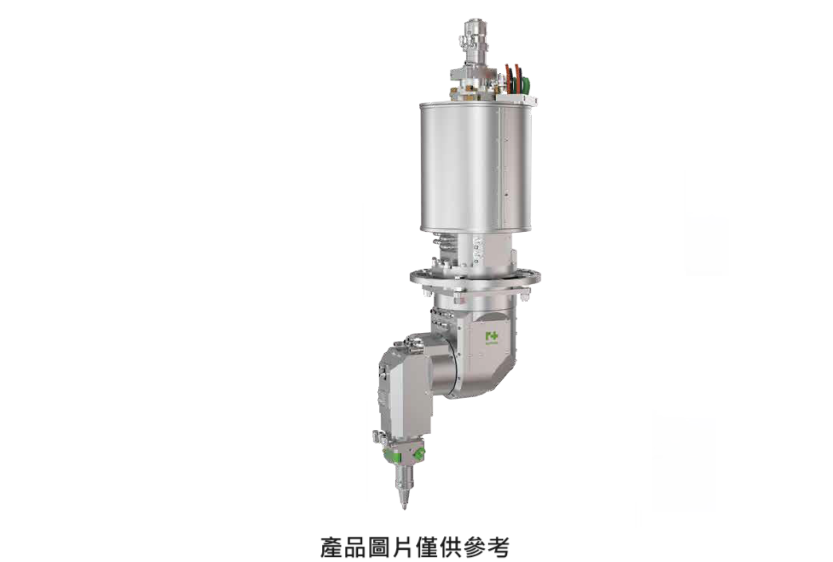

- 3kw 五軸三維雷射切割頭-GF501
- 3kw 五軸三維雷射切割頭-GF501
- Model: GF501
- 品牌:Raytools
.png)
產品特色Features
單擺直角輸出雷射頭的特點:
| 先進、無接觸、高性能馬達驅動技術，保證了良好的動態性能 | |||
|
採用雷尼紹圓形光柵，全閉環控制 |
|||
| AO自適應鏡自動調焦，調焦範圍±10mm | |||
|
聚焦X-Y方向調中單元 |
|||
|
TRA先進防碰撞系統，意外碰撞，自動停機，自重設精度高 |
|||
|
A軸自動煞車系統，防止意外斷電時撞擊零件 |
|||
|
內置H軸隨動升降系統，行程±18.5mm |
|||
|
準直，聚焦，電機，高效、直接全閉環冷卻水系統 |
產品規格Specifications
GF501 參數
| 功 率 等 級 : |
3000w |
| 通 光 孔 徑 : |
36 mm |
| 行程 | |
| A 軸 行 程 : |
±135ﾟ |
| C 軸 行 程 : |
±540ﾟ |
| H 軸(隨動軸)行 程 : |
±18.5 |
| 保護鏡 | |
|
上 保 護 鏡 : |
Ø38.1 × 1.6 mm |
| 下 保 護 鏡 : | Ø37 × 7 mm |
| 速度 | |
|
A、C單軸最大速度 : |
2 rev/s |
| 加速度 | |
| A、C軸最大加速度 : | 125 rad/s2 |
| H軸(隨動軸)最大加速度 : | 2 g |
| 精度 | |
| A、C軸分辨率 : | 0.00006゜ |
| A、C軸定位精度 : | 0.005゜ |
| A、C軸重複定位精度 : | 0.005゜ |
| 准直鏡焦距 : | 100 mm |
| 聚焦鏡焦距 : | 150 mm |
| 光 纖 接 口 : | QBH |
| 重 量 : | ~25.0 kg |
