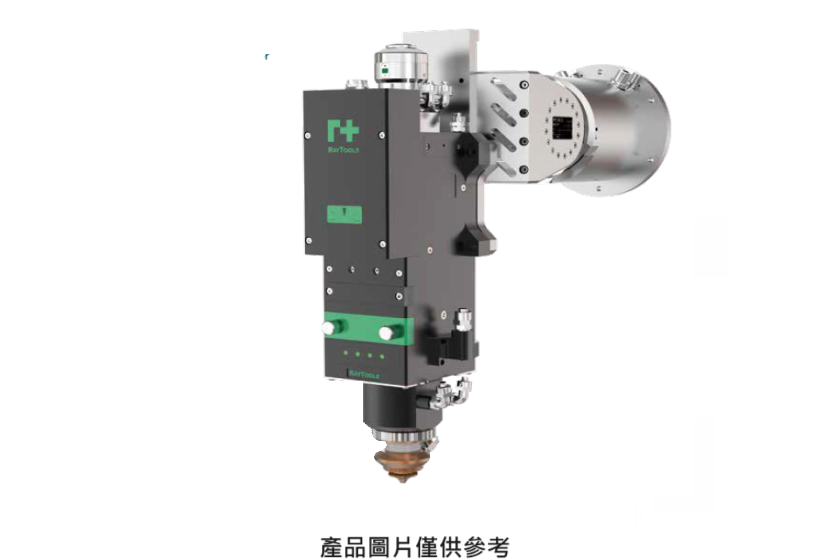

- 龍門AB軸擺動坡口子系統-GF502
- 龍門AB軸擺動坡口子系統-GF502
- Model: GF502
- 品牌:Raytools
產品特色Features
單擺直角輸出雷射頭的特點:
| 可沿A、B軸方向旋轉，旋轉角度可達±55° | |||
|
結構緊湊，體積小，可與工具機完美融合 |
|||
|
可搭配不同規格切割頭、焊接頭、淬火頭等，實現坡口切割、曲面焊接、曲面淬火等 |
產品規格Specifications
GF502 參數
| 功 率 等 級 : | 根據雷射頭功率 |
| 通 光 孔 徑 : |
28 mm |
| 保護鏡片 | |
| 准 直 保 護 : |
Ø24.9 × 1.5 mm |
| 聚 焦 保 護 : |
Ø27.9 × 4.1 mm |
| 手動調焦範圍 : |
-12 mm ~ + 10 mm |
|
輔助氣體氣壓: |
≦ 30bar |
| 重 量 : | ~4.5 kg |
| AB軸參數 | |
| 單軸擺動範圍 | ±55ﾟ |
| 擺動速度 | 90 r/min |
| 擺動加速度 | 137 rad/s2 |
| 反向間隙 | |
| 重量 (不含切割頭) | ~6.5 Kg |
